Dispositivo de teste de tensão suportável ressonante de série de frequência variável? Wuhan UHV é especializada na produção deressonância em série, com uma ampla gama de seleção de produtos e testes elétricos profissionais. Para encontrarressonância em série, escolha Wuhan UHV.

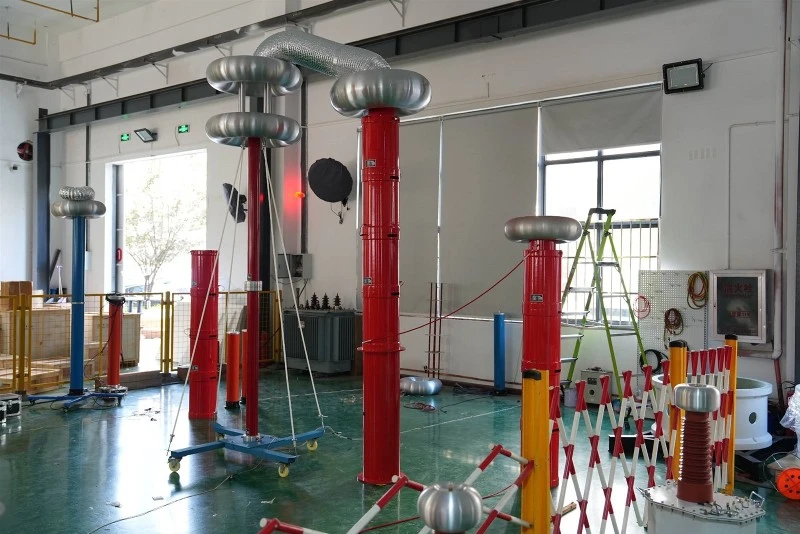

Odispositivo de teste de tensão suportável ressonante de série de frequência variáveladota o método de ajustar a frequência da fonte de alimentação para obter ressonância entre o reator e o capacitor testado e obter alta tensão e alta corrente no objeto testado. É um novo método e tendência de teste de alta tensão, que tem sido amplamente utilizado no país e no exterior.
Princípio de funcionamento de dispositivo de teste de tensão suportável de ressonância em série de conversão de frequência
Conecte à fonte de alimentação AC220V ou AC380V, produza uma tensão com frequência ajustável de 30-200HZ através da unidade de controle de conversão de frequência e envie-a ao transformador de excitação para aumentar para 0-5000V. Depois de passar pelo reator ressonante L e pela amostra de teste CX, um circuito harmônico principal de alta tensão é formado. O divisor de tensão capacitivo é puramente capacitivo e usado para medir a tensão de teste. Em primeiro lugar, a unidade de controle de frequência variável envia uma tensão Ue mais baixa para o circuito ressonante principal através do transformador de excitação e ajusta a frequência de saída da unidade de controle de frequência variável. Quando a frequência atende à condição Ω L=1/Ω C, o circuito atinge o estado ressonante. Neste momento, sob uma tensão de excitação menor Ue, uma tensão UCX várias dezenas de vezes maior que Ue pode ser gerada na amostra de teste CX. O ponto de ressonância é alcançado ajustando a frequência do conversor de frequência à frequência natural do circuito ressonante em série. Após a ressonância do circuito, a forma de onda da tensão de saída é uma onda senoidal pura e a frequência do sistema depende do parâmetro LC do circuito. O valor da reatância do reator é ajustável e a frequência do sistema depende do tamanho da capacitância de carga, conforme mostrado na equação acima. O valor da indutância L do reator pode ser ajustado apropriadamente de acordo com o tamanho de CX, de modo que a frequência de ressonância seja fixada dentro de uma faixa necessária. O dispositivo de teste de tensão suportável ressonante de série de frequência variável pode atender aos requisitos para a realização de testes de tensão suportável CA em amostras de teste sob condições de frequência de energia.
As características de trabalho do dispositivo de teste de tensão suportável de ressonância em série de frequência variável:
1. Quanto maior o fator de qualidade do dispositivo de teste de tensão suportável de ressonância em série de frequência variável, menor será a capacidade de energia necessária.
2. O reator ressonante L está em estado ressonante com a potência testada CX, formando um bom circuito de filtragem. Portanto, a tensão de saída UCX possui uma boa forma de onda senoidal.
3. Quando o cabo testado do dispositivo de teste de tensão suportável de ressonância da série de conversão de frequência quebra, a condição de ressonância é perdida e a corrente do circuito de alta-tensão e do circuito de fonte de alimentação de baixa-tensão diminui. Portanto, o arco no ponto de ruptura do isolamento não expandirá o ponto de falha, facilitando a manutenção.
Precauções para dispositivo de teste de tensão suportável de ressonância em série de conversão de frequência:
1. O dispositivo de teste de tensão suportável por ressonância em série de conversão de frequência deve ser usado por profissionais de testes de alta-tensão. Antes do uso, o manual do usuário deve ser lido atentamente e operado e treinado repetidamente.
2. Não deve haver menos de 2 operadores. Siga rigorosamente os regulamentos de operação de segurança de nossa unidade em relação a testes de alta-tensão ao usá-la.
3. Para garantir a segurança e correção do teste, além de estar familiarizado com o manual do produto, também é necessário seguir rigorosamente as normas e regulamentos nacionais relevantes para a operação do teste.
4. Cada fio de conexão não deve ser conectado incorretamente, especialmente o fio terra não deve ser conectado incorretamente. Caso contrário, poderá causar danos ao dispositivo de teste
5. Ao usar o dispositivo de teste de tensão suportável de ressonância em série de conversão de frequência, a saída é de alta tensão ou ultra{1}}alta tensão e deve ser aterrada de forma confiável, prestando atenção à segurança operacional.
6. Quando a energia estiver ligada e a tensão ainda não puder ser aumentada após retornar a zero, pressione o botão reset por um longo tempo (cerca de 10 segundos) e faça com que as luzes indicadoras no painel da caixa de controle sejam normais, ou seja, nenhuma outra luz vermelha está acesa, exceto "alta tensão" e, em seguida, inicie a operação normal.
