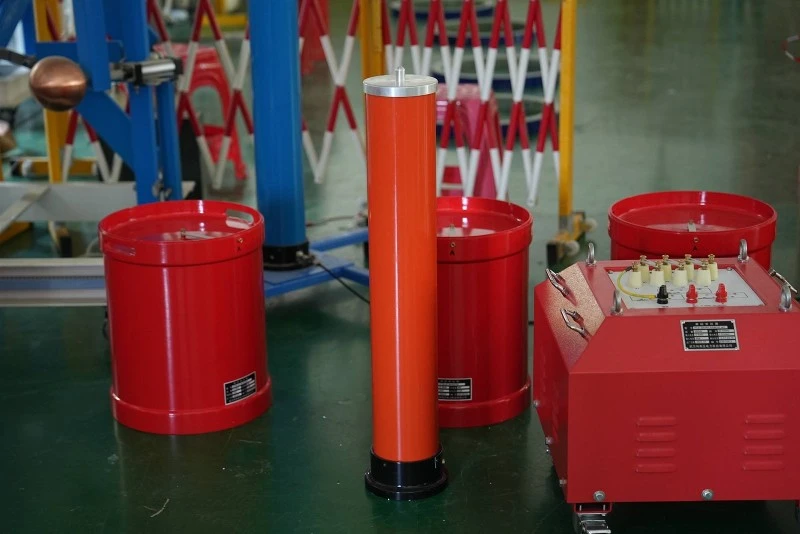

Odispositivo de teste de ressonância em sérieé dividido em tipos de modulação de frequência e modulação de indutância, geralmente consistindo em uma fonte de alimentação de frequência variável, transformador de excitação, reator e divisor de tensão capacitivo. O produto testado é conectado em ressonância em série com o capacitor do reator, e o divisor de tensão é conectado em paralelo com o produto testado para medir a tensão de ressonância no produto testado e gerar um sinal de proteção contra sobretensão.
Em um circuito em série composto por resistores, indutores e capacitores, quando a reatância da capacitância xc é igual à indutância xl, ou seja, xc=xl, a tensão u e a corrente i no circuito são iguais, e o circuito se comporta como um resistor. Este fenômeno é chamadoressonância em série; Quando ocorre uma ressonância em série no circuito, a impedância Z=R ^ 2 (XC-XL) ^ 2 Menor ou igual a R, a impedância total é minimizada e a corrente atinge seu valor máximo.
Odispositivo de teste de ressonância em série tem as seguintes vantagens técnicas:
(1) O dispositivo de teste de ressonância em série possui sobretensão, sobrecorrente, partida zero, desafinação do sistema (flashover), saída de tensão segmentada, tempo de teste predefinido independente para cada segmento de tensão, tela sensível ao toque em cores reais de 7- polegadas, impressão em tempo real e armazenamento de dados, circuito de saída com contator, linha de saída de toque sem acionar a segurança do estacionamento elétrico, eliminando riscos de segurança.
(2) Sobretensão, sobrecorrente, qualquer tempo predefinido, saída de onda senoidal padrão, faixa de saída de frequência de 30 Menor ou igual a 300 Hz, resposta rápida de proteção contra descargas atmosféricas.
(3) Entrada de ampla faixa de tensão, entrada de ampla frequência, adaptação de frequência de 50 Hz. O gerador e a fonte de alimentação industrial podem funcionar normalmente.
(4) Modo de trabalho totalmente automático.
(5) Uma fonte de alimentação de frequência variável pode controlar simultaneamente a saída de múltiplas fontes de alimentação de frequência variável, e apenas uma delas precisa ser operada. Os clientes podem adquirir primeiro um conjunto de pequena capacidade e, se não for suficiente, podem adquirir vários conjuntos para uso paralelo posteriormente. O preço é favorável e o uso é mais flexível.
(6) A procura de capacidade para cabos de 110 kV e superiores é relativamente elevada. Musen Electric adota reatores de núcleo oco, métodos de substituição paralela de múltiplas séries, quantos modos paralelos de série são necessários, operação por uma pessoa, fácil desmontagem e montagem e mobilidade, resolvendo os problemas de peso e utilização.
Odispositivo de teste de ressonância em sérieé adequado para testes de tensão suportável CA de cabos de energia reticulados de polietileno de 10kV, 35kV, 110kV, 220kV e 500kV, testes de tensão suportável CA de GIS (subestação isolada totalmente fechada), transferência e testes preventivos de produtos de teste capacitivos de alta-tensão de grande capacidade e testes de resistência de frequência de energia. Teste de tensão de grandes transformadores e grupos geradores, teste de tensão suportável por indução de transformadores de potência.
