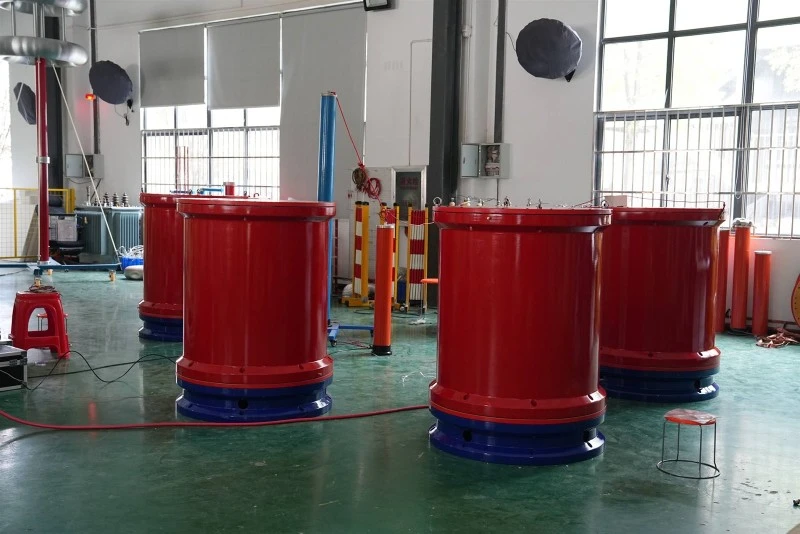

De acordo com os requisitos dos testes de transferência de equipamentos elétricos, os testes de tensão suportável CA são necessários para equipamentos capacitivos, como transformadores, sistemas GIS, disjuntores SF6, transformadores de corrente, cabos de alimentação e buchas durante a transferência. Ao usar o método tradicional de teste de tensão de frequência de energia para testes de tensão suportável CA de equipamentos capacitivos, o transformador de teste de reforço é volumoso e grande e é difícil obter uma fonte de alimentação de teste de alta corrente no local. Em comparação com os métodos de teste tradicionais, a ressonância em série de frequência variável tem as vantagens de pequena capacidade de potência de entrada, peso leve do equipamento, fator de alta qualidade, ajuste automático, múltiplas proteções e métodos de combinação flexíveis.
Devido ao fato de que a fonte de alimentação ressonante em série gera alta tensão e alta corrente através da ressonância entre o reator ressonante e o capacitor testado, a fonte de alimentação de teste só precisa fornecer o consumo de energia ativa do sistema, portanto, sua fonte de alimentação necessária é de apenas 1/Q da capacidade de teste. Além disso, como o teste ressonante em série não requer um dispositivo regulador de tensão de alta- potência e um transformador de teste de frequência de energia, a fonte de alimentação de excitação ressonante precisa apenas de 1/Q da capacidade de teste, reduzindo bastante o peso e o volume do sistema ressonante em série. Além disso, a fonte de alimentação ressonante é um circuito de filtragem ressonante que pode melhorar a forma de onda da tensão de saída, evitando assim que picos harmônicos causem falsa quebra da amostra de teste. No estado de ressonância em série, quando o ponto fraco do isolamento da amostra de teste é quebrado, o circuito perde imediatamente a ressonância e a corrente do loop cai rapidamente para 1/Q da corrente de teste normal, de modo que também pode evitar que grandes correntes de curto-circuito queimem o ponto de falha.
Os experimentos elétricos de alta tensão visam principalmente inspecionar a segurança dos equipamentos do sistema de isolamento em sistemas de energia e, ao mesmo tempo, testes regulares devem ser realizados em equipamentos elétricos durante a operação diária. O teste de tensão suportável CA é um método experimental comum em experimentos elétricos de alta-tensão, mas requer altos requisitos para fonte de alimentação e equipamentos. A aplicação de equipamentos de ressonância em série reduz muito a dificuldade do teste de tensão suportável CA e permite que o teste prossiga sem problemas. Portanto, é necessário analisar e estudar a aplicação deressonância em sérieem testes de alta-tensão.
Visão geral da ressonância em série
Em experimentos de alta-tensão, a aplicação da ressonância em série é usar um circuito de ressonância em série RLC para gerar ressonância, de modo que a corrente e a tensão da fonte de alimentação estejam em fase, produzindo o efeito da tensão de potência reativa sendo a mesma, mas oposta em fase, e todo o circuito exibirá resistência. Entre eles, a magnitude da corrente ressonante depende do tamanho da resistência, e sua frequência ressonante é ajustada pelos parâmetros do circuito L e C. Ajustando esses dois parâmetros, a ressonância em série pode ser alcançada. A partir disso, percebe-se que para aplicar a tecnologia de ressonância em série em experimentos de alta-tensão, o primeiro equipamento ressonante que deve ser equipado inclui duas partes, a saber, reatores e capacitores. Entre eles, o reator gera indutância L, enquanto o capacitor gera capacitância C. Ao ajustar os valores de L e C para tornar a frequência do sinal de alimentação externo consistente com a frequência fixa do circuito, ocorrerá ressonância no circuito. Quando ocorre ressonância, o valor da tensão obtido no capacitor e no indutor é o máximo, de modo que o valor máximo da tensão pode ser usado para testar o objeto de teste do equipamento de potência para atingir o objetivo do teste. Especificamente, todo o dispositivo ressonante da série inclui principalmente uma fonte de alimentação reguladora de tensão de frequência variável, um transformador de excitação, um reator de alta-tensão e um divisor de tensão-de alta tensão. Entre eles, a fonte de alimentação reguladora de tensão de frequência variável fornece principalmente frequência ajustável e tensão de amplitude em experimentos, com múltiplas funções de proteção, como proteção contra sobretensão, proteção contra descarga e proteção contra sobrecorrente. O transformador de excitação pode aumentar a tensão de saída da fonte de alimentação de frequência variável para a tensão necessária para o teste, de modo que a tensão de frequência variável atenda aos requisitos de ressonância. O divisor de alta tensão é usado para medir a tensão de teste e proteger os sinais; O elegante reator é um componente indispensável no circuito ressonante e uma importante ferramenta para gerar ressonância. Quando a frequência do sistema corresponde à frequência da energia, ocorre ressonância em série.
Comparado com o dispositivo de teste de tensão suportável de frequência de energia CA, oressonância em série de frequência variáveltem as vantagens de pequena capacidade de energia, peso leve do equipamento de teste, boa forma de onda de tensão de saída e pode efetivamente impedir que o pico harmônico cause uma falsa quebra da amostra de teste e pode evitar uma grande corrente de curto-circuito queimando o ponto de falha. O princípio, a análise de aplicação de engenharia e os testes de campo de ressonância em série de frequência variável mostram que ela possui excelentes vantagens técnicas e boas perspectivas de aplicação em testes de engenharia de energia.
