Quando uma rede de porta única contendo elementos indutivos, capacitivos e resistivos experimenta ressonância em certas frequências operacionais quando as fases da forma de onda da tensão e corrente da porta são as mesmas, isso é chamado de ressonância do circuito. Um circuito que pode ressoar é chamado de circuito ressonante. Circuitos ressonantes são amplamente utilizados em engenharia eletrônica e de comunicações.
Circuito ressonante série RLC

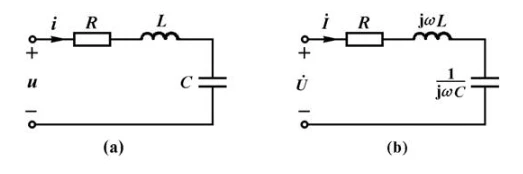

A Figura 12-15 (a) mostra o circuito ressonante da série RLC, e a Figura 12-15 (b) é seu modelo fasorial
Figura 12-15
Qualquer rede passiva de dois terminais composta de resistor R, indutor L e capacitor C ressoa quando a corrente de entrada está em fase com a tensão de entrada. O estudo do fenômeno de ressonância tem um significado prático significativo. Por um lado, o fenômeno de ressonância é amplamente utilizado na seleção de frequência e em circuitos de filtragem em tecnologia eletrônica. Por outro lado, a ressonância nos sistemas de energia é de facto muito perigosa e deve ser evitada ou suprimida. O experimento do circuito de ressonância da série RLC é um experimento de rotina em "análise de circuito". O objetivo do experimento é compreender e dominar profundamente as condições de ressonância, impedância, corrente e características de tensão do circuito de ressonância da série RLC e medir a curva característica de ressonância ajustando a frequência da fonte do sinal.
Ao combinar experimentos tradicionais com simulações, as características de ressonância dos circuitos da série RLC são medidas usando experimentos tradicionais. Os resultados das medições indicam que os experimentos tradicionais apresentam erros significativos nos componentes, resultando em alguns dados experimentais desviando-se significativamente dos valores teóricos, o que não contribui para a nossa compreensão e absorção do conhecimento teórico dos circuitos ressonantes em série. Portanto, utilizando software de simulação como plataforma, uma série de simulações foi conduzida para preencher a lacuna entre o aprendizado teórico e os experimentos tradicionais, e para investigar as características de ressonância dos circuitos da série RLC. Ao comparar horizontalmente os valores teóricos, os valores reais de medição e os valores de simulação de software, também podemos ter uma certa compreensão dos problemas que existem nos experimentos tradicionais.
A influência dos fatores de qualidade nas características do circuito
Para circuitos ressonantes da série RLC, a corrente do loop varia com a frequência do sinal de entrada. Na frequência ressonante f0, a corrente do loop é máxima, enquanto em bandas de frequência distantes de f0, a corrente do loop é bastante suprimida. Essa característica é chamada de seletividade. Quanto maior o fator de qualidade Q do circuito, mais treme a curva de ressonância da corrente do circuito. Quanto melhor for a seletividade.
O experimento de circuito ressonante da série RLC tradicional possui resistência interna na caixa do sensor de ponto real, e seu valor de resistência varia com a frequência da fonte de sinal, resultando em discrepâncias significativas entre a frequência ressonante e a tensão de cada componente durante a ressonância e os valores teóricos calculados, levando a uma desconexão entre o experimento e o aprendizado teórico. Para compensar os problemas existentes nos experimentos tradicionais e aprofundar nossa digestão e absorção do conhecimento teórico, um software de simulação foi introduzido no experimento para simular as características de frequência da tensão de cada componente e as características de frequência da corrente de suborno sob diferentes fatores de qualidade. Ele preenche a lacuna nos experimentos tradicionais e nos permite compreender de forma abrangente e profunda as características do circuito durante a ressonância.
