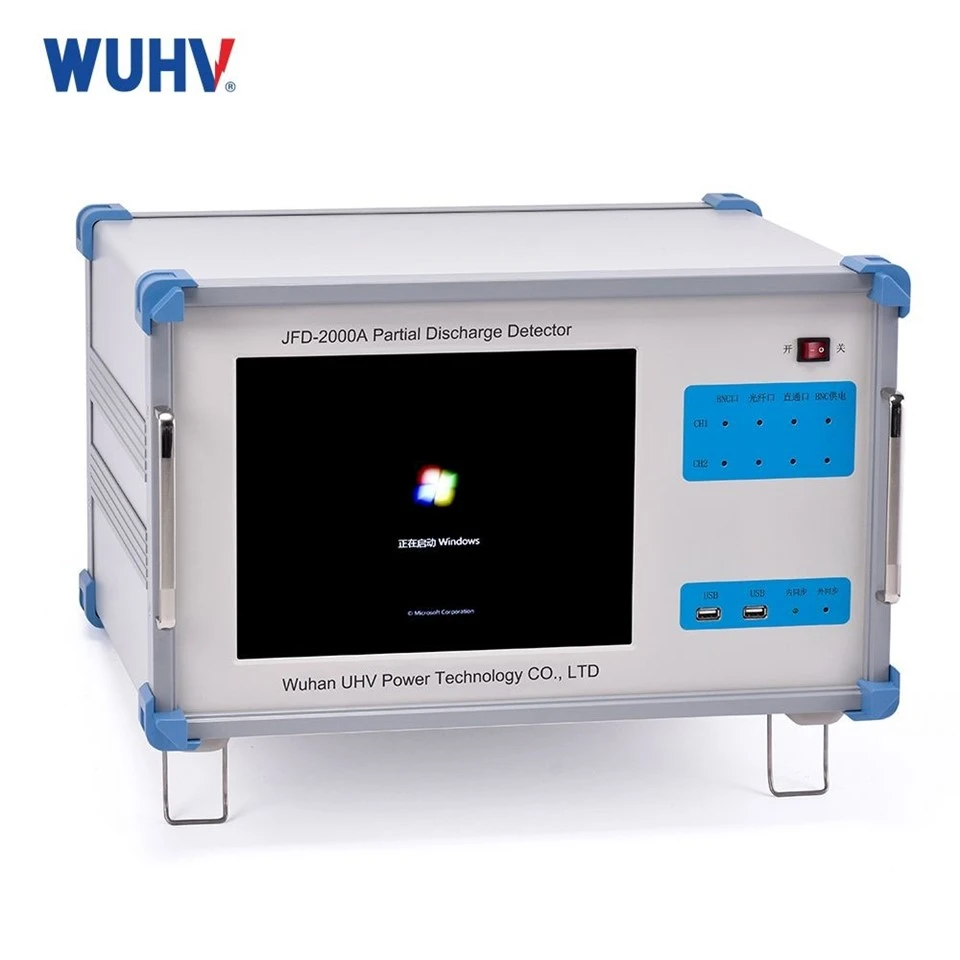

O testador de descarga parcial UHV-2000A é um monitor LCD TFT de mesa de 2-canais com sistema confiável e baixa taxa de falhas. Além de ser utilizado para medição de descarga parcial de equipamentos elétricos de alta tensão (padrão), também pode ser utilizado para monitoramento contínuo online de descarga parcial de equipamentos elétricos de alta tensão, como grandes transformadores de potência (opcional). Alcançando verdadeiramente a integração de medição de descarga parcial e funções de monitoramento on-line.

Este testador de descarga parcial é um instrumento especializado para medir e analisar o desempenho de isolamento de equipamentos de energia. Este sistema adota moderna tecnologia eletrônica e integrada por computador para obter amplificação de sinal (analógico, eletrônico, digital), filtragem, aquisição de dados, processamento de dados, exibição gráfica e geração automática de relatórios de teste, completando assim a medição de descarga parcial e o diagnóstico de falhas.

product-4608-3072

Recursos do produto

1. O sistema de detecção de descarga parcial é um display LCD TFT de mesa de 2 canais, que é confiável e tem uma baixa taxa de falhas.

2. Conseguiu verdadeiramente a integração de funções de medição de descarga parcial, posicionamento e monitoramento on-line.

3. Este sistema adota moderna tecnologia eletrônica e integrada por computador para obter amplificação de sinal (analógico, eletrônico, digital), filtragem, aquisição de dados, processamento de dados, exibição gráfica e geração automática de relatórios de teste, completando assim a medição de descarga parcial e diagnóstico de falhas

product-3504-2336

Parâmetros do produto

Características Técnicas
Número de canais	Independente de 2 canaisC
Taxa de amostragem	Até 10 milhões
Precisão de amostragem	12 bits
Troca de faixa	-40dB,-20dB,0dB,20dB,40dB,60dB total de 6 níveis
Banda de frequência de medição	Largura de banda de 3dB 10kHz-1MHz
Filtragem digital	10kHz-1MHz opcional
Filtro programável segmentado	Frequência final: 10kHz,20kHz,40kHz,80kHz
Filtro programável segmentado	Frequência final: 10kHz,20kHz,40kHz,80kHz
Erro não linear deste intervalo	10%
Faixa de medição	0,1pC~100.000pC
Sensibilidade	0,1pC
A faixa de capacitância do produto testável	6pF-250µF
Faixa de frequência de potência de teste	50-500Hz
Mostrar
Mostrar	Tela LCD sensível ao toque TFT de 12" em cores reais
Resolução	1024 × 768
Interface
USB	3 canais, com capacidade para mouse e teclado externos, bem como dispositivos de armazenamento móveis externos
Modo de energia	CA 220 V; frequência 50 Hz; Potência 300 W
Interface de sinal elétrico	Interface BNC de 2 canais para entrada de sinal
Interface de sinal óptico	2 canais, usados para entrada de sinal
Interface de rede	1 canal
Botão de aterramento	Aterramento externo
Instruções Gerais
CPU	frequência dominante 1,60 GHz
Memória	2,0 GB
Disco rígido	Unidade de estado sólido de 128 GB
Sistema	Windows XP
Ambiente de trabalho	temperatura ambiente:-10-45 graus
Ambiente de trabalho	umidade relativa: Menor ou igual a 95%
Tamanho	C×L×A:474 mm × 288 mm × 370 mm
Peso líquido	15,8kg

Os principais cenários aplicáveis incluem

Testes de isolamento no local de equipamentos de energia (transformadores, GIS, cabos, etc.)

Desenvolvimento e testes de tipo de produtos elétricos de alta tensão

Monitoramento de qualidade e testes de fábrica durante o processo de fabricação

Ensino de experimentos e pesquisas de isolamento em instituições de pesquisa e universidades

Por que é umTestador de descarga parcialnecessário? --Abordando os três principais pontos problemáticos

Prevenir com antecedência: capture com precisão sinais de descarga fracos antes de quebra ou explosão do equipamento e transforme a manutenção passiva em manutenção preditiva proativa.

Reduza os custos de operação e manutenção: Reduza a frequência de quedas de energia e manutenção regulares e evite altos custos de reparo e perdas por tempo de inatividade de produção causados por falhas repentinas.

Garantindo a segurança do pessoal: A detecção sem contato mantém você longe de riscos de alta tensão e evita acidentes de segurança causados por falhas repentinas do equipamento.

Vantagens técnicas do testador de descarga parcial

1. Alta sensibilidade e ampla adaptabilidade: cobrindo detecção de descarga em nível de PC, suportando múltiplas capacitâncias de amostra e faixas de corrente.

2. Função exclusiva de medição simultânea de canal duplo: pode medir facilmente várias amostras simultaneamente ou vários pontos de uma única amostra simultaneamente, tornando possível diagnosticar a parte de descarga de grandes transformadores

3. Portátil e fácil de usar: Pequeno em tamanho, leve, com capacidade de fonte de alimentação por bateria, adequado para-ambientes no local, como subestações e fábricas.

4. Exibição de forma de onda e função de janela de tempo: exibição de modo duplo elíptico/linear, a janela de tempo pode ser definida de forma flexível, o que ajuda a separar sinais complexos e suprimir interferências.

O sistema de detecção de descarga parcial é adequado para:

Transformador de potência
GIS (Quadro Isolado a Gás)
Aparelhagem
Cabos e acessórios para cabos
Gerador, motor elétrico
Equipamento de teste de alta tensão

Por que escolher o testador de descarga parcial para Wuhan UHV

1.Forte capacidade anti-interferência:filtra efetivamente o-ruído no local e extrai sinais de descarga fracos.

2.Análise inteligente:Gere automaticamente mapas de descarga e identifique de forma inteligente os tipos de descarga (interna/superficial/corona).

3. Portátil e fácil de usar:O host é leve, alimentado por bateria, com tela sensível ao toque e operação guiada, permitindo que o pessoal da linha de frente comece rapidamente.

4. Alto custo-efetividade:O preço é competitivo para a mesma funcionalidade.

5.Serviço rápido:Resposta remota em 24 horas (vídeo/WhatsApp/TeamViewer), peças de reposição globais enviadas por entrega expressa em até 7 dias úteis e grandes projetos podem ser atendidos no-local por engenheiros (negociação de custos).

6.Desempenho maduro:Aplicado com sucesso em vários países e adotado por empresas de energia, usinas de petróleo e gás e projetos de trânsito ferroviário no exterior.

Perguntas frequentes

Q1: Este detector pode realmente detectar descargas fracas precoces? Será que vai fazer falta?

A1: Claro. Adotamos um esquema de fusão multitecnologia (alta-frequência, ultra{3}}alta frequência, ultrassônico, tensão de terra transitória), que pode detectar um sinal de descarga mínimo de nível de 1 picocoulomb (pC), muito abaixo do limite de perigo de degradação do isolamento do equipamento. Ao mesmo tempo, é equipado com um algoritmo anti{6}}interferência inteligente para filtrar efetivamente o ruído ambiental, garantindo que a descarga real não seja perdida e que a taxa de falsos alarmes seja controlada abaixo de 5%. Em aplicações práticas, vários defeitos de isolamento interno do painel foram alertados com sucesso com 3 a 6 meses de antecedência.

P2: A interferência-no local é muito séria (corona, sinal de telefone celular, conversão de frequência do motor, etc.). O instrumento consegue distinguir com precisão?

A2: Sim. O instrumento é equipado com tecnologia tripla anti-interferência, incluindo análise de agrupamento de pulso, filtragem de espectro e rastreamento de sincronização de fase. E fornece espectros PRPD (decomposição de fase) e diagramas de frequência-de tempo de forma de onda, deixando claras rapidamente as diferenças de fase, amplitude e espectro de frequência entre sinais de descarga e sinais de interferência. Você também pode personalizar a "biblioteca de ruído" para permitir que o instrumento aprenda automaticamente interferências-típicas no local, reduzindo ainda mais os alarmes falsos.

Q3: A operação é complicada? Nossos funcionários da linha de frente podem usá-lo sem treinamento profissional?

A3: Muito simples. Toda a máquina adota medição inteligente com um clique totalmente em inglês, e o instrumento combina automaticamente sensores, ajusta ganhos, define limites e exibe conclusões de "normal/atenção/alarme" em tempo real. Também fornecemos um guia de início rápido de 15 minutos e treinamento gratuito para garantir que nenhum funcionário da fundação possa usá-lo no mesmo dia.
