O dispositivo de teste de ressonância em série de alta-tensão CA é umdispositivo de teste de ressonância em sérieque usa indutores sintonizados e capacitores de carga para gerar ressonância em série de frequência de potência e obter tensão de teste de frequência de potência. A ressonância em série consiste em um transformador de isolamento, uma fonte de alimentação reguladora de frequência e tensão, um transformador de excitação, um reator e um divisor de tensão capacitivo. O capacitor e o reator da amostra de teste formam uma conexão ressonante em série; O divisor de tensão é conectado em paralelo à amostra de teste para medir a tensão ressonante na amostra de teste e fornecer um sinal de proteção contra sobretensão; A saída de potência de modulação de frequência é acoplada ao circuito ressonante em série através de um transformador de excitação, fornecendo potência de excitação para ressonância em série.
Odispositivo de teste de ressonância em série de frequência variávelé diferente dos instrumentos de teste gerais e sua maior característica é que o mesmo conjunto de equipamentos pode ser usado para testes de tensão suportável CA de diferentes equipamentos elétricos, como cabos{0}}reticulados, transformadores, etc. GIS, motores elétricos e geradores, além dos modelos típicos e comumente usados fornecidos neste catálogo de seleção para os usuários escolherem, geralmente exigem o projeto de esquemas de configuração com base na faixa de amostra do usuário e nos requisitos de teste, para atender aos requisitos de teste de diferentes regiões, usuários e amostras.
Sabemos que quando a frequência do circuito f=1/2 π√ LC, ocorre ressonância no circuito, e a tensão na amostra de teste é Q vezes a tensão de saída da extremidade de alta tensão do transformador de excitação. Q é o fator de qualidade do sistema, que é o múltiplo de ressonância da tensão, geralmente variando de dezenas a centenas ou mais. Primeiro, ajuste a frequência de saída da fonte de alimentação de frequência variável para induzir ressonância em série no circuito e, em seguida, ajuste a tensão de saída da fonte de alimentação de frequência variável sob a condição de ressonância do circuito para atingir o valor de teste da tensão da amostra. Devido à ressonância do circuito, uma tensão de saída menor da fonte de alimentação de frequência variável pode gerar uma tensão de teste mais alta na amostra de teste CX.
Figura 1 Diagrama esquemático de ressonância em série
Odispositivo de teste de ressonância em série de frequência variáveldesenvolvido por Wuhan UHV utiliza o princípio da ressonância em série. Ele usa um transformador de excitação para excitar o circuito de ressonância em série, ajusta a frequência de saída do controlador de frequência variável e faz com que a indutância do circuito L e a amostra de teste C ressoem em série. A tensão ressonante é a tensão aplicada à amostra de teste. O dispositivo de teste de ressonância de conversão de frequência é amplamente utilizado em indústrias como energia, metalurgia, petróleo e engenharia química e é adequado para transferência e testes preventivos de amostras capacitivas de alta-capacidade e alta{4}}tensão.

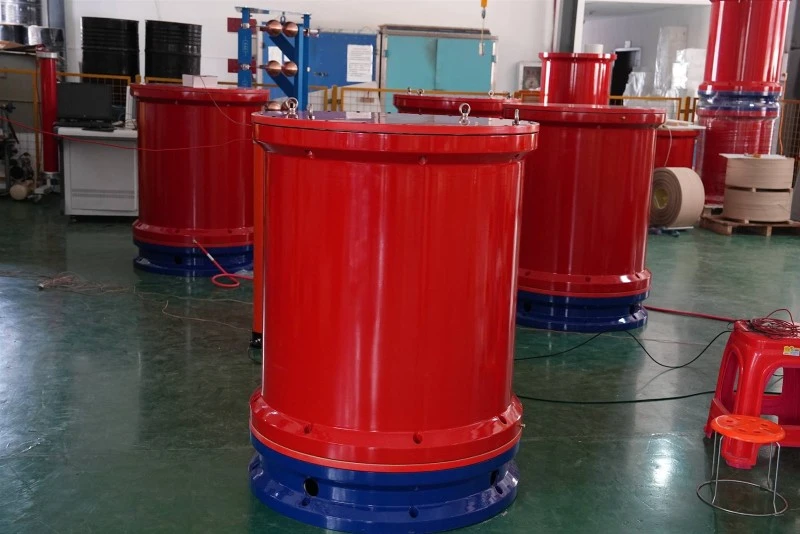

Odispositivo suportável de tensão ressonante em sérieconsiste principalmente em um controlador conversor de frequência, transformador de excitação, reator de alta-tensão, divisor de tensão-de alta tensão, etc. Os controladores de frequência variável são divididos em duas categorias: controladores de mesa com 20KW e superiores e controladores de caixa portáteis com 20KW e inferiores; Consiste em um controlador e um filtro. A principal função de um controlador de frequência variável é converter uma onda senoidal de frequência de energia de 380 V ou 200 V CA com amplitude e frequência fixas em uma onda senoidal com amplitude e frequência ajustáveis. E fornecer energia para todo o equipamento. A função do transformador de excitação é aumentar a tensão de saída da fonte de alimentação de frequência variável para a tensão de teste apropriada. O reator de alta-tensão L é um componente importante do circuito ressonante. Quando a frequência de potência é igual a 1/(2 π√ LCX), ela sofre ressonância em série com a amostra de teste CX.
O dispositivo de teste de ressonância de série de frequência variável é adequado para testes de tensão suportável CA de cabos de alimentação de polietileno de 10KV, 35KV, 110KV, 220KV e 500KV. Adequado para testes de tensão suportável CA de 60KV, 220KV e 500KV GIS. Adequado para testes de tensão suportável de frequência de energia de grandes transformadores e grupos geradores; Teste de tensão suportável por indução para transformadores de potência; Medição da resistência de aterramento.
Devido a anos de foco na pesquisa e produção de dispositivos ressonantes em série, Wuhan UHV é a melhor escolha paradispositivos ressonantes em série de frequência variávelem termos de tecnologia, qualidade e serviço! Após a triagem em todo o país, vários clientes profissionais escolheram o dispositivo de teste de ressonância em série de frequência variável de ultra-alta tensão de Wuhan. Wuhan UHV acredita firmemente que a qualidade em primeiro lugar e o serviço em primeiro lugar podem ganhar o favor e os elogios dos clientes!
