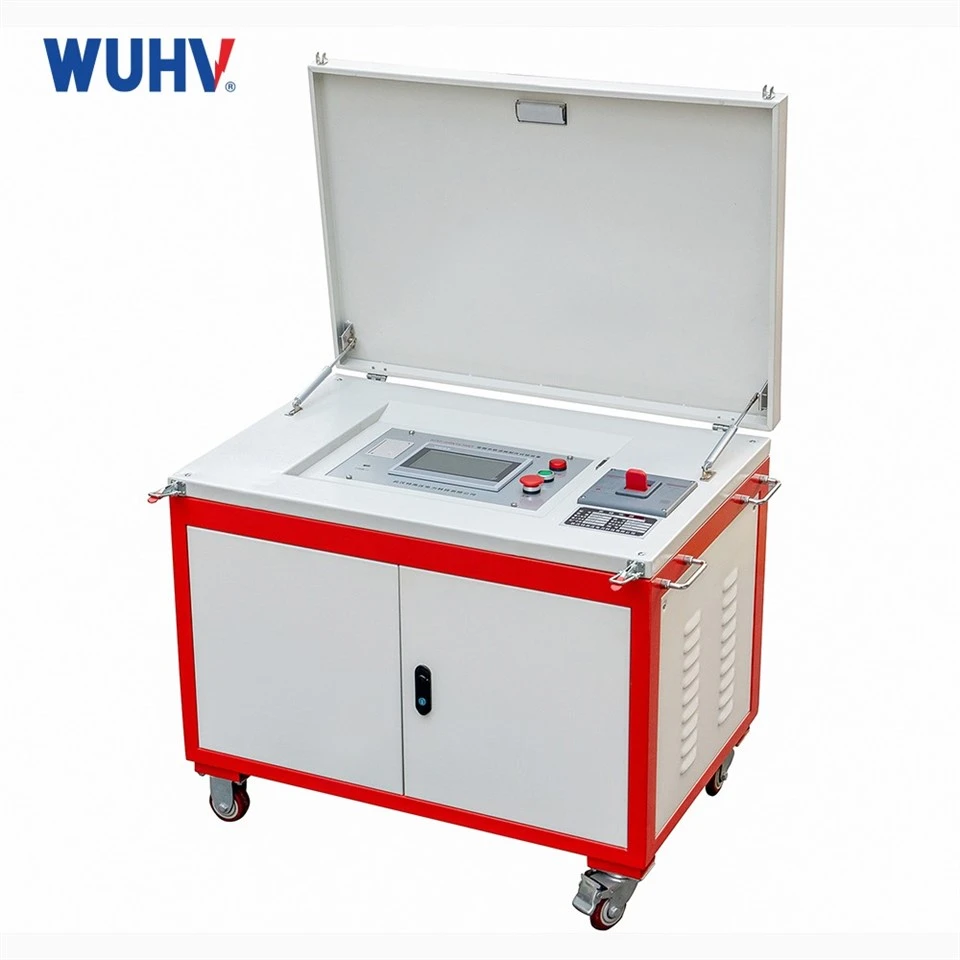

Conjunto de testes de ressonante CA

A principal função do conjunto de testes de ressonância CA é executar testes de tensão de resistência em equipamentos elétricos de alta tensão (como cabos, transformadores e equipamentos de comutação) para detectar a capacidade de tensão de resistência do equipamento sob condições de alta tensão. Seu princípio de trabalho é usar o efeito de ressonância de reatores e capacitores para minimizar a reatância do circuito e aumentar a corrente na frequência ressonante. Dessa forma, o sistema precisa apenas aplicar uma potência de entrada mais baixa (ou seja, uma tensão de entrada e corrente menor) para gerar uma saída de alta tensão no ponto de ressonância, aplicando assim a alta tensão necessária ao dispositivo em teste para teste para garantir que não falhe na operação real.

Saída de grande capacidade
O conjunto de testes de ressonância CA possui uma capacidade nominal de 4000KVA e pode fornecer saídas de alta tensão de 200kV, 400kV e 800kV, além de correntes nominal de 20A, 10A e 5A. Esse projeto de saída de alta capacidade e alta tensão permite atender às necessidades de teste de equipamentos de alta potência, como suportar testes de tensão de cabos de alta tensão, transformadores e equipamentos de comutação.

Faixa de frequência ajustável
A faixa de frequência operacional do conjunto de testes de ressonância CA é de 30 a 300Hz e pode corresponder ao ponto de ressonância de diferentes equipamentos ajustando a frequência. Esse design de frequência ajustável permite que o conjunto de testes se adapte de maneira flexível às necessidades de teste de diferentes equipamentos. Por exemplo, para um transformador com uma frequência ressonante de 45Hz, o sistema de teste pode ajustar a frequência a 45Hz para obter o melhor efeito de teste.

Baixa taxa de distorção da forma de onda
A tensão de saída do conjunto de testes é uma forma de onda senoidal com uma taxa de distorção da forma de onda não superior a 1%, garantindo a estabilidade e a confiabilidade da tensão do teste e evitando erros de teste causados ​​por formas de onda instáveis. No teste de tensão de resistência de equipamentos de alta tensão, é muito importante manter uma saída estável de onda senoidal, porque pode simular com mais realisticamente o ambiente de tensão do equipamento no trabalho real, de modo a refletir com mais precisão o desempenho do equipamento.

Excelente fator de qualidade
O fator de qualidade do dispositivo de teste pode atingir mais de 30 a uma frequência de 45Hz. O fator de qualidade é um indicador para medir o desempenho do sistema ressonante. Quanto maior o valor, menor a perda e maior a eficiência do sistema na ressonância. As características do fator de alta qualidade permitem que o dispositivo de teste obtenha maior saída de tensão com menor potência de entrada, o que pode efetivamente reduzir o consumo e o custo de energia durante o processo de teste e é adequado para testes eficientes a longo prazo.

Capacidade de trabalho contínua
O dispositivo de teste pode funcionar continuamente por 60 minutos sob carga nominal. Essa capacidade de trabalho contínua vem de seu sistema de refrigeração eficiente e componentes resistentes a alta temperatura. O sistema de resfriamento inclui um dissipador de calor eficiente e uma estrutura de resfriamento de ar forçado, ou seja, um ventilador de alta potência é usado para forçar o fluxo de ar para tirar rapidamente o calor gerado dentro do equipamento; Ao mesmo tempo, o dissipador de calor expande a área de dissipação de calor e melhora o efeito de dissipação de calor. Além disso, os componentes no dispositivo são feitos de materiais resistentes à alta temperatura e não se deformam mesmo em altas temperaturas. Esses projetos garantem a estabilidade e a segurança do equipamento durante o trabalho de alta intensidade de longo prazo, tornando-o particularmente adequado para uso em cenários que requerem trabalho contínuo a longo prazo, como inspeções do sistema de energia e inspeções de fábrica de equipamentos.
