Introdução do produto

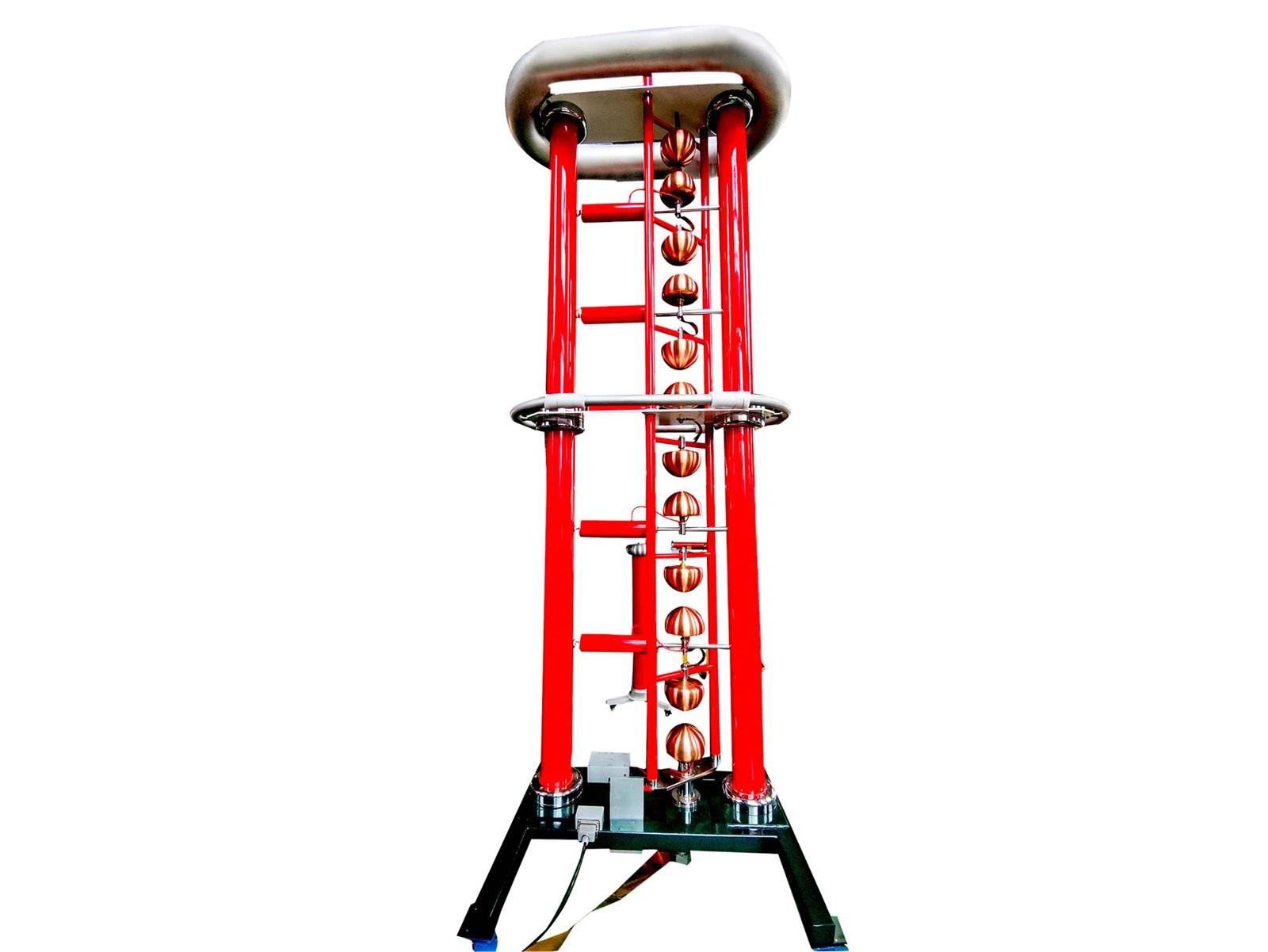

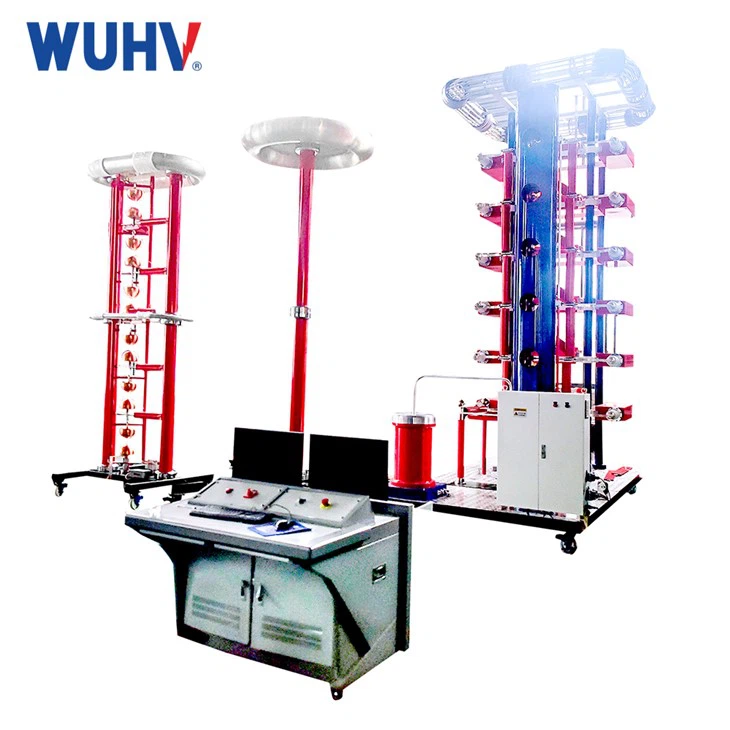

Um conjunto de teste de tensão de impulso de relâmpago é um dispositivo de fonte de alimentação que imita relâmpagos, sobretensão operacional e outras tensões de impulso. É usado principalmente em testes de tensão suportável de impulso de isolamento e quebra de impulso dielétrico, descarga e outros testes para testar o desempenho de isolamento de equipamentos de energia. Ao simular várias formas de onda, como onda completa de tensão de impulso de raio, onda de corte de tensão de impulso de raio e onda de tensão de impulso operacional, o gerador de impulso de raio pode avaliar com precisão a resposta do equipamento de energia sob condições de tensão extremas.

Parâmetros Técnicos

Nível de tensão	Configuração	Objeto de teste
100kV/5kJ
200kV5kJ	Nenhum dispositivo de truncamento, osciloscópio ou cartão de aquisição	Chaves e isoladores de nível 6-10KV; Teste de onda completa de tensão de impulso relâmpago, forma de onda 1.2/50us
200kV10kJ	Nenhum dispositivo de truncamento, osciloscópio ou cartão de aquisição	Chaves e isoladores de nível 6-10KV; E o teste de onda completa de tensão de impulso de raio para transformadores e indutores mútuos sem requisitos de teste de corte, forma de onda 1,2/50us
200kV10kJ	Existe um dispositivo de truncamento, osciloscópio Tektronix 1102 ou placa de aquisição	Chaves e isoladores de nível 6-10KV; E teste de tensão de impulso de raio de onda completa para transformadores e indutores mútuos com requisitos de forma de onda de 1,2/50us; Onda cortada 2-6us
300kV7,5kJ	Nenhum dispositivo de truncamento, osciloscópio ou cartão de aquisição	Chaves e isoladores de nível 10-35KV; Teste de onda completa de tensão de impulso relâmpago, forma de onda 1.2/50us
300kV15kJ	Nenhum dispositivo de truncamento, osciloscópio Tektronix 1102 ou placa de aquisição	Chaves e isoladores de nível 10-35KV; E teste de tensão de impulso de raio de onda completa para transformadores e indutores mútuos sem requisitos de teste de corte de forma de onda, forma de onda 1,2/50us
300kV15kJ	Dispositivo de corte de{1}estágio único de 300kV, osciloscópio ou placa de aquisição	Chaves e isoladores de nível 10-35KV; E teste de tensão de impulso de raio de onda completa para transformadores e indutores mútuos com requisitos de forma de onda de 1,2/50us; Onda cortada 2-6us
300kV30kJ	Dispositivo de corte-de estágio único de 300 kV, osciloscópio Tektronix 2012 ou placa de aquisição	Chaves e isoladores de nível 10-35KV; E teste de tensão de impulso de raio de onda completa para transformadores e indutores mútuos com requisitos de forma de onda de 1,2/50us; Onda cortada 2-6us
400kV10kJ	Nenhum dispositivo de truncamento, osciloscópio	Chaves e isoladores de nível 10-35KV; Teste de onda completa de tensão de impulso relâmpago, forma de onda 1.2/50us
400kV20kJ	Dispositivo de corte-de estágio único de 400kV, osciloscópio	Chaves e isoladores de nível 10-35KV; E teste de tensão de impulso de raio de onda completa para transformadores e indutores mútuos com requisitos de forma de onda de 1,2/50us; Onda cortada 2-6us
400kV20kJ	Nenhum dispositivo de truncamento, osciloscópio ou cartão de aquisição	Chaves e isoladores de nível 10-35KV; E o teste de onda completa de tensão de impulso de raio para transformadores e indutores mútuos sem requisitos de teste de corte, com forma de onda de 1,2/50us;
400kV30kJ	Dispositivo de corte-de estágio único de 300kV, osciloscópio	Chaves e isoladores de nível 10-35KV; E teste de tensão de impulso de raio de onda completa para transformadores e indutores mútuos com requisitos de forma de onda de 1,2/50us; Onda cortada 2-6us
400kV40kJ	Nenhum dispositivo de truncamento, osciloscópio ou cartão de aquisição	Chaves e isoladores de nível 10-35KV; E teste de tensão de impulso de raio de onda completa para transformadores e indutores mútuos com requisitos de forma de onda de 1,2/50us; Onda cortada 2-6us
600kV15kJ	Dispositivo de aumento de-estágio único de 600 kV, cartão de aquisição	Interruptor de nível 10-35KV; E o teste de onda completa de tensão de impulso de raio do isolador com requisitos de teste de onda íngreme, forma de onda 1.2/50us; Onda íngreme
600kV30kJ	Dispositivo de corte-de estágio único de 400kV, osciloscópio	Chaves e isoladores de nível 10-66KV; E teste de tensão de impulso de raio de onda completa para transformadores e indutores mútuos com requisitos de forma de onda de 1,2/50us; Onda cortada 2-6us
500kV30kJ	Dispositivo de truncamento de estágio único, osciloscópio
800kV20kJ		Chaves e isoladores de nível 10-110KV; E teste de tensão de impulso de raio de onda completa para transformadores e indutores mútuos sem requisitos de teste de corte de forma de onda, forma de onda 1,2/50us
800kV40kJ	Nenhum dispositivo de truncamento, osciloscópio	Chaves e isoladores de nível 10-110KV; E teste de tensão de impulso de raio de onda completa para transformadores e indutores mútuos sem requisitos de teste de corte de forma de onda, forma de onda 1,2/50us
800kV40kJ	Dispositivo de corte de 800kV, osciloscópio	Chaves e isoladores de nível 10-110KV; E teste de tensão de impulso de raio de onda completa para transformadores e indutores mútuos com requisitos de forma de onda de 1,2/50us; Onda cortada 2-6us
800kV80kJ	Dispositivo de corte de 800kV, osciloscópio	Chaves e isoladores de nível 10-110KV; E teste de tensão de impulso de raio de onda completa para transformadores e indutores mútuos com requisitos de forma de onda de 1,2/50us; Onda cortada 2-6us

Precauções

1. Certifique-se de que o equipamento esteja bem aterrado para evitar acidentes com choques elétricos causados por mau aterramento.
2. Os operadores precisam possuir conhecimentos e habilidades de segurança correspondentes, estar familiarizados com as etapas de operação e precauções do equipamento.
3. Durante o uso, é necessário manter uma distância segura para evitar ferimentos causados pelo dispositivo de descarga do gerador de impulsos atmosféricos.
4. Após o uso, é necessário desligar imediatamente o gerador de impulsos atmosféricos e realizar trabalhos de manutenção e conservação do equipamento.

Manutenção de equipamentos

1. Para garantir a segurança pessoal e do equipamento, é necessária manutenção regular do gerador. Para evitar o acúmulo de poeira, o gerador deve ser limpo regularmente, especialmente as superfícies da plataforma de isolamento, haste de isolamento, etc.
2. Durante a operação e inatividade, o gerador deve ser protegido da umidade. Quando a umidade do ar ambiente ficar muito alta por muito tempo, deve-se ventilar e secar.
3. Após um período de uso, óleo lubrificante deve ser adicionado a cada peça da transmissão mecânica.
4. A tinta semicondutora na superfície da bucha cerâmica superior próxima ao flange intermediário do transformador retificador de alta-tensão deve estar bem protegida; Se houver uma corona forte devido a desgaste ou falha, a tinta anti-corona semicondutora deve ser pulverizada para fazer a corona basicamente desaparecer.
5. Se houver vazamento de óleo ou ruído anormal nos componentes do gerador, ele deverá ser interrompido. Ele só pode ser colocado novamente em uso após reparo e aprovação no teste.
6. Se o sistema de pulso de ignição não estiver funcionando corretamente, verifique se há curto-circuitos ou circuitos abertos em várias partes do sistema de pulso de ignição e resolva-os.
